| CLZ型船用立式轴流通风机
|
| 发布：2014-12-09 更新：2014-12-12 浏览：次 |
|
 |
一、概述：
船用立式轴流通风机（以下简称通风机）用于船舶舱室通风换气，既可用于向舱室输风，也可由舱室抽风，被输送的空气可含有海洋空气所具有的盐份以及蓄电池自然蒸发所形成的少量酸蒸气。被输送的空气温度不超过50℃。
二、特点：

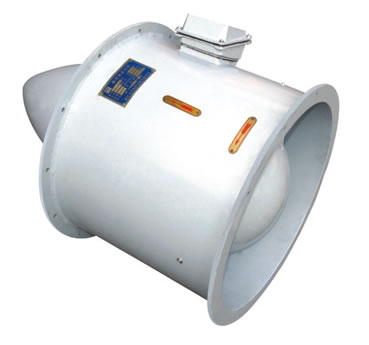

CLZ风机主要由电动机、叶轮、机壳、扩压锥、整流器等部分组成。
机壳---由足够厚的钢板制成，由内筒、外筒及静叶三部分组成。外筒进出口两端有法兰，以便与通风管道连接。内外筒中间由静叶片连接，静叶片同时又起导风作用。
电动机---为电机厂生产的专用电动机。全封闭结构，能自行通风，耐盐雾、耐振动和冲击，为内装电机（装在内筒中），电动机型式为ZZF-H型船用电机（额定电压220V）及Y-H船用异步电动机（额定电压220V/380V二种） 。
叶轮---由轮毂和一组机翼型叶片组成，经严格的动平衡试验，叶片采用低噪声前掠式精制压力铸造合金。
整流器与扩压锥---是为了减少气流蜗旋担高风机效率而设计的，整流器安装在时风口端，扩压锥安装在出风口端，其材质为玻璃钢 表面途层—途底漆和船用饰漆。
三、主要性能参数
|
型号
|
转速r/min
|
流量 m³/h
|
风压
|
配电机型号
|
功率KW
|
|
CLZ1-Z
|
2800
|
1600
|
200
|
ZZT2/30-H
|
0.2
|
|
CLZ1-J
|
AO2-H6322
|
0.25
|
|
CLZ2-Z
|
2800
|
1600
|
350
|
ZZT4/30-H
|
0.4
|
|
CLZ2-J
|
AO2-H7122
|
0.55
|
|
CLZ3-Z
|
2800
|
2500
|
300
|
ZZT4/30-H
|
0.4
|
|
CLZ3-J
|
AO2-H7122
|
0.55
|
|
CLZ4-Z
|
2830
|
2500
|
500
|
ZZT8/30-H
|
0.8
|
|
CLZ4-J
|
Y-H80L1-2
|
0.75
|
|
CLZ5-Z
|
2830
|
4000
|
400
|
ZZT8/30-H
|
0.8
|
|
CLZ5-J
|
Y-H80L1-2
|
0.75
|
|
CLZ6-Z
|
2840
|
4000
|
700
|
ZZT15/30-H
|
1.5
|
|
CLZ6-J
|
Y-H90S-2
|
1.5
|
|
CLZ7-Z
|
2840
|
6000
|
750
|
ZZT22/30-H
|
2.2
|
|
CLZ7-J
|
Y-H90L-2
|
2.2
|
|
CLZ8-Z
|
2870
|
9000
|
800
|
ZZT30/30-H
|
3.0
|
|
CLZ8-J
|
Y-H100L-2
|
3.0
|
|
CLZ9-Z
|
1430
|
12000
|
500
|
ZZT30/15-H
|
3.0
|
|
CLZ9-J
|
Y-H100L2-4
|
3.0
|
|
CLZ10-Z
|
1440
|
12000
|
900
|
ZZT55/15-H
|
5.5
|
|
CLZ10-J
|
Y-H132S-4
|
5.5
|
|
CLZ11-Z
|
1440
|
16000
|
500
|
ZZT40/12-H
|
4.0
|
|
CLZ11-J
|
Y-H112M-4
|
4.0
|
|
CLZ12-Z
|
1440
|
16000
|
1100
|
ZZT75/15-H
|
7.5
|
|
CLZ12-J
|
Y-H132M-4
|
7.5
|
|
CLZ13-Z
|
1440
|
25000
|
600
|
ZZT75/15-H
|
7.5
|
|
CLZ13-J
|
Y-H132M-4
|
7.5
|
|
CLZ14-Z
|
1460
|
25000
|
1100
|
ZZT130/15-H
|
13.0
|
|
CLZ14-J
|
Y-H160L-4
|
15.0
|
|
| |
|
