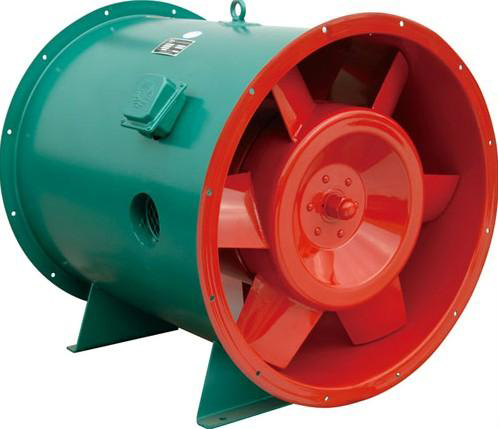

| HTF型消防高温排烟风机
|
| 发布：2014-12-09 更新：2014-12-13 浏览：次 |
|
 |
用途：该系列风机广泛用于高级民用建筑、烘箱、地下车库、隧道等场合。可根据高级民用建筑的不同要求，采用单速驱动或多速驱动的形式，以达到一机而用（正常情况下的通风排风或消防使用时的高温排烟）之目的。
该风机耐高温性能优良，符合GBJ45-82消防规范测试标准要求，建立高于该标准的内控保证体系，在400度高温条件下可连续运行100分钟以上，在100度条件下可连续运行20小时以上不损坏。占地面积小、安装方便。该风机基本形式为轴流风机，可直接与风筒连接，也可和墙壁安装连接，墙壁安装又有水平式安装和垂直式安装两种，占地面积小。
该机有HTF(I) ,HTF(II)两种，（I）由单速YF系列电机驱动，叶轮直径500-1500毫米，风压从510-840Pa，流量6817-101389m3/h;(II)由双速电机驱动，风压从127-840Pa,流量3410-101389 m3/h,均为A式直联传动。
HTF-I No5-15型性能选用表
|
型号No
|
流量m3/h
|
全压pa
|
转速r/min
|
电机功率kw
|
|
5
|
6817-9824
|
510-752
|
2900
|
3
|
|
6
|
13197-16090
|
510-752
|
2900
|
5.5
|
|
7
|
18908-24380
|
610-720
|
1450
|
7.5
|
|
8
|
27071-31421
|
582-623
|
1450
|
7.5
|
|
9
|
27513-33510
|
562-840
|
1450
|
11
|
|
10
|
36279-45697
|
397-640
|
1450
|
11
|
|
11
|
49648-51552
|
580-688
|
960
|
15
|
|
12
|
57748-62763
|
624-723
|
960
|
22
|
|
13
|
56031-74708
|
624-807
|
960
|
22
|
|
15
|
76041-101389
|
623-819
|
960
|
22
|
HTF-II No5-15型性能选用表
|
型号No
|
流量m3/h
|
全压pa
|
转速r/min
|
电机功率kw
|
|
5
|
6817-9824
|
510-752
|
2900
|
2.5/3
|
|
3410-4912
|
127-188
|
1450
|
|
6
|
13197-16090
|
510-752
|
2900
|
4.5/5.5
|
|
6599-8045
|
127-188
|
1450
|
|
7
|
18908-24380
|
610-720
|
1450
|
6.5/8
|
|
12518-16141
|
267-316
|
960
|
|
8
|
27071-31421
|
582-623
|
1450
|
6.5/8
|
|
17923-20800
|
255-273
|
960
|
|
9
|
27513-33510
|
562-840
|
1450
|
9/11
|
|
18216-22186
|
246-368
|
960
|
|
10
|
36279-45697
|
397-640
|
1450
|
9/11
|
|
24019-30255
|
174-281
|
960
|
|
11
|
49648-51552
|
580-688
|
960
|
8/17
|
|
37235-38664
|
326-387
|
720
|
|
12
|
57748-62763
|
624-723
|
960
|
10/20
|
|
43311-47072
|
351412
|
720
|
|
13
|
56031-74708
|
624-807
|
960
|
10/20
|
|
42023-56031
|
338-454
|
720
|
|
15
|
76041-101389
|
623-819
|
960
|
10/25
|
|
57031-76042
|
350-461
|
720
|
|
| |
|
